汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。

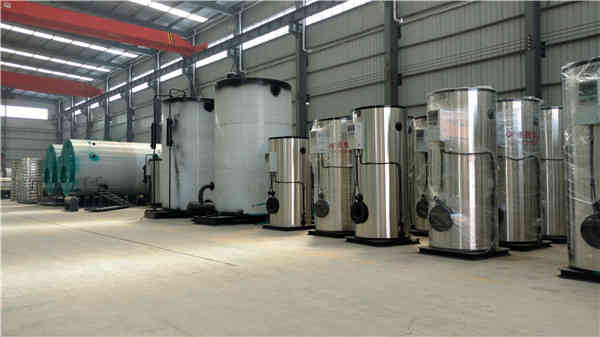

3噸低氮蒸汽鍋爐



設備驗收的注意事項：開箱時要選擇合適的開箱工具，不要用力過猛，以免損壞箱內設備；

⑶

⑷

鍋爐大件在卸車時，如需要吊車起吊就位時，應考慮起重設備的起吊能力（按有關規定）。7

、安裝壓力表時，壓力表刻度盤上應劃出紅線，指示出工作壓力，壓力表校驗合格后封印，壓力表考克旋轉靈活，不得漏水，輸水應暢通，壓力表管禁止保溫。9

、除裝箱清單應供零件外，其余一切管道附件用戶自理，按設計院管道圖安裝；11mmmm

1選用控制器好使預定設定值位于控制器設定值調節范圍的中間部分。12.2.

通斷電流不能大于額定值。12.4.



特別注意事項：
1）.操作鍋爐的人員應經過專業培訓并取得操作證。
2）.鍋爐安裝必須經專業的安裝公司并取得使用許可證。
3）.鍋爐在準備使用前，必須先單機試運行及詳細了解鍋爐的特性及操作使用說明書（含配套設備的說明書）。
4）.安裝、使用、維修、保養等必須按相應的規定進行。
5）.在未對設備的使用全部了解清楚的情況下，應向我公司先咨詢了解清楚。
6）.鍋爐設備在運行時必須有專人值守；
1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。
