汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃?xì)庀到y(tǒng)直接通過燃?xì)夤艿浪椭寥紵龣C(jī)進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔?，?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。

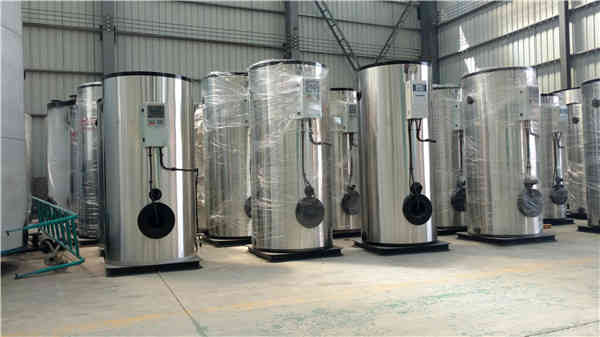

一噸燃?xì)忮仩t



鍋爐本體檢查
1、本體正常無滲漏，外皮正常無破損，煙箱煙囪連接牢固，觀察孔是否正?？梢?。
2、檢查鍋爐的安全附件是否正常：壓力表指示是否正常，水位表指示是否正確，安全閥是否正常，排放是否暢通。
（三）鍋爐安全附件檢查
1、水位控制報警器、壓力表、水位計、溫度計及連接管及閥門應齊全并符合規定。
2、檢查安全閥、泄放閥應安裝合理、泄放管暢通，應有防凍措施。
3、主汽閥、給水閥與逆止閥的開關狀態應正常。
4、壓力控制器調整完畢，處于正常自動控制狀態。
5、檢查閥組前壓力是否正常。
鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。



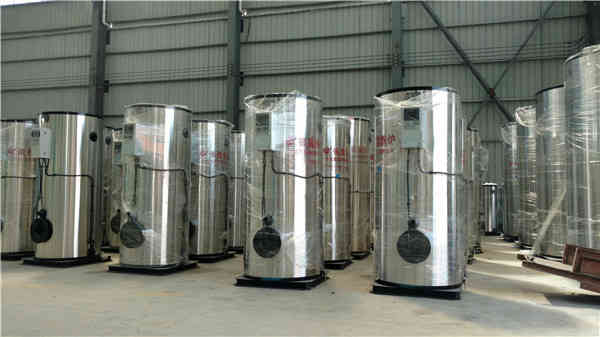

一噸燃?xì)忮仩t

、水位表下部泄水管，必須接入安全之處，水位表考克旋轉要靈活，不得漏水，水位表應有指示高、低安全水位和正常水位的明顯標志，且必須安裝照明設備，便于觀察；水位表和鍋筒之間的汽水連接管上應當裝設閥門，鍋爐運行時，應當處于全開位置。8

、平臺制造已安裝在本體上，扶梯及欄桿按圖紙要求在安裝現場連接。10

、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位好控制在合理范圍內，如低水位低于－35，高水位高于＋35，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12..

安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。12.3.

安裝(或拆卸)控制器時要特別注意:1) 安裝(或拆卸)必須用扳手夾持傳感器的平面部份，防止傳感器和開關殼體發生相對轉動。2) 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">

1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；



鍋爐的噸位就是指每個小時產生的蒸汽量，通常我們用噸來表示。
鍋爐噸位，在蒸汽鍋爐上是指額定蒸發量，就是在額定的壓力和溫度下保證一定的效率情況下大連續蒸發量（每小時產蒸汽的噸數）。
在熱水鍋爐上是指供熱量，既在額定參數下的大連續產熱量（每小時產生多少萬大卡）。
一般鍋爐標牌中開頭字母后的頭一個數字就表示鍋爐的額定蒸發量（供熱量）。

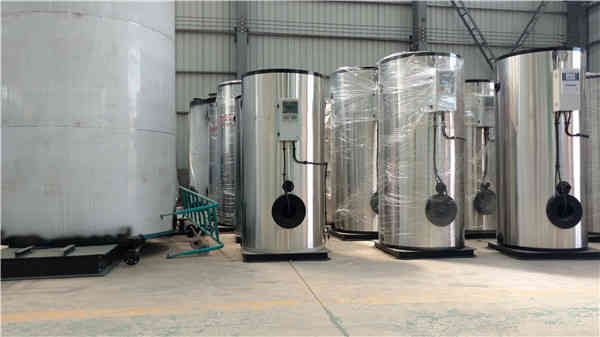

鍋爐：
鍋爐是利用燃料或其他能源的熱能把水加熱成為熱水或蒸汽的機械設備。
鍋爐包括鍋和爐兩大部分，鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需要的熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。
提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。
產生蒸汽的鍋爐稱為蒸汽鍋爐，常簡稱為鍋爐，多用于火電站、船舶、機車和工礦企業。
