汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。

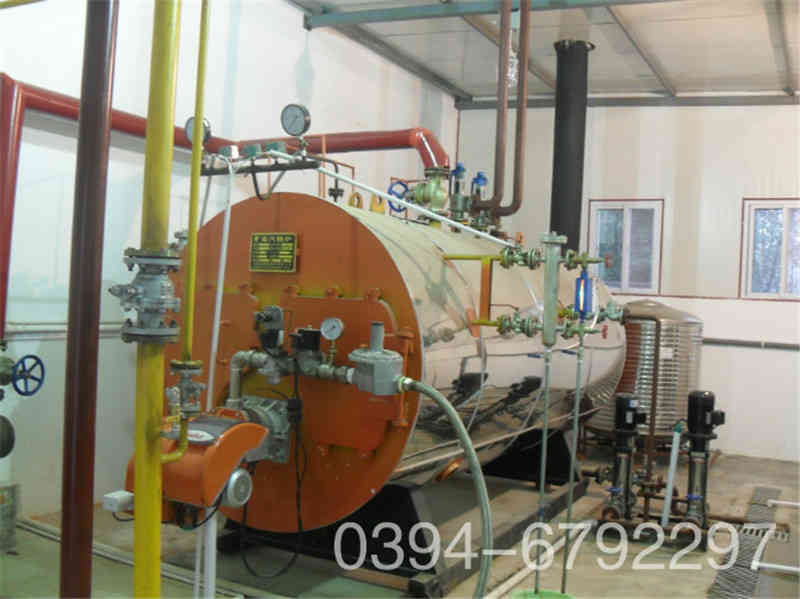

三噸熱水鍋爐



、鍋爐使用單位應當建立能效考核、獎懲工作機制，結合本單位實際情況積極推行合同能源管理，安排進行定期能效測試，對不符合節能要求的應當及時進行整改。
4、鍋爐使用單位應當對鍋爐及其系統所包括的設備、儀表、裝置、管道和閥門等定期進行維護保養，發現異常情況時應當及時處理并且記錄。
5、鍋爐使用單位應當對鍋爐及其系統的能效情況進行日常檢查和監測。重點檢查和檢測的項目，包括鍋爐使用燃料與設計燃料的符合性，燃料消耗量，介質出口溫度和壓力，鍋爐補給水量和補給水溫度，排煙溫度，爐墻表面溫度，以及系統有無跑、冒、滴、漏等情況。
6、鍋爐使用單位應當加強能源檢測、計量與統計工作。有條件的工業鍋爐使用單位應當定期對鍋爐及其系統運行能效進行評價，評價方法參照TS 0003《工業鍋爐能效與評價規則》。
7、鍋爐使用單位每兩年應當對在用鍋爐進行一次定期能效測試，測試工作宜結合鍋爐外部檢驗，由質檢總局確定的能效測試機構進行。
汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫煙氣，經燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。



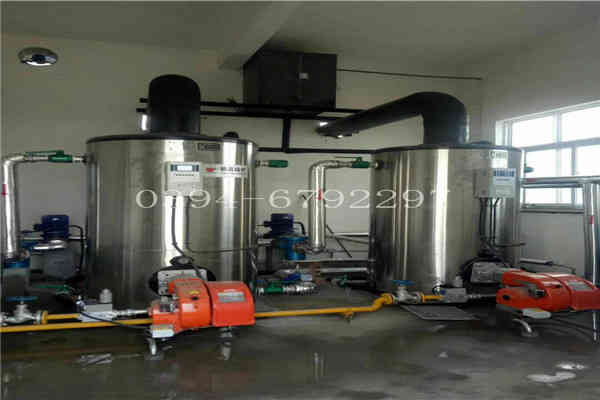

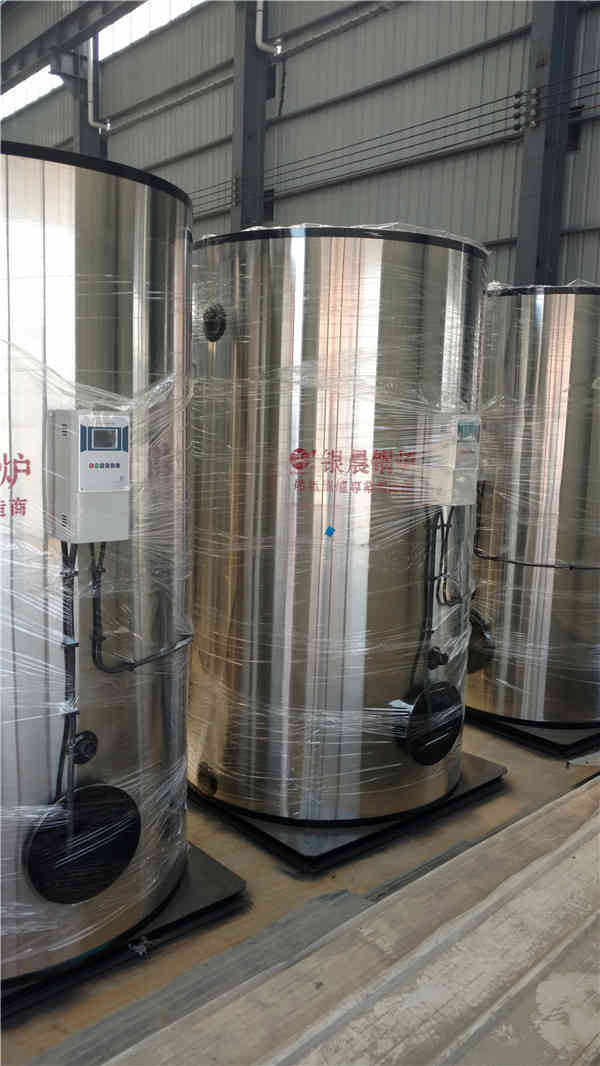

三噸熱水鍋爐
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TS 0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；



、水位表下部泄水管，必須接入安全之處，水位表考克旋轉要靈活，不得漏水，水位表應有指示高、低安全水位和正常水位的明顯標志，且必須安裝照明設備，便于觀察；水位表和鍋筒之間的汽水連接管上應當裝設閥門，鍋爐運行時，應當處于全開位置。8

、平臺制造已安裝在本體上，扶梯及欄桿按圖紙要求在安裝現場連接。10

、水位報警和水位控制系統是一種電極式的自控裝置，電器開關柜內設計有系統的控制裝置，由該裝置使鍋筒的水位好控制在合理范圍內，如低水位低于－35，高水位高于＋35，則分別發出警報信號，自控給水、停水，要求按電氣控制圖線路中所表示的接點分別正確連接。12、壓力控制器安裝12..

安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊的螺母擰緊，以免電纜松動，并防止水或灰塵的滲入。12.3.

安裝(或拆卸)控制器時要特別注意:1) 安裝(或拆卸)必須用扳手夾持傳感器的平面部份，防止傳感器和開關殼體發生相對轉動。2) 當傳感器接口為內螺紋時，管道接頭旋入傳感器內深度不可超過12mm。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">
