水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求?；鸸苠仩t受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。

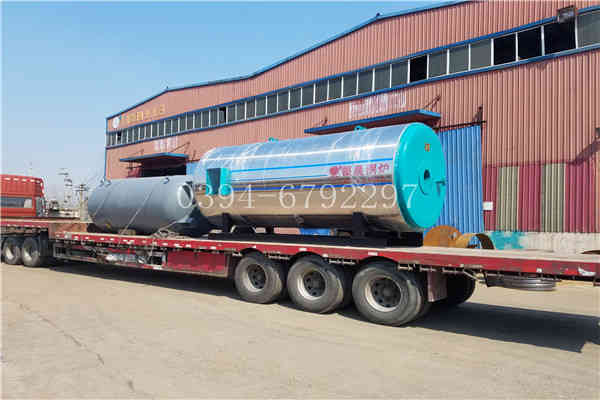

20噸燃油鍋爐



WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



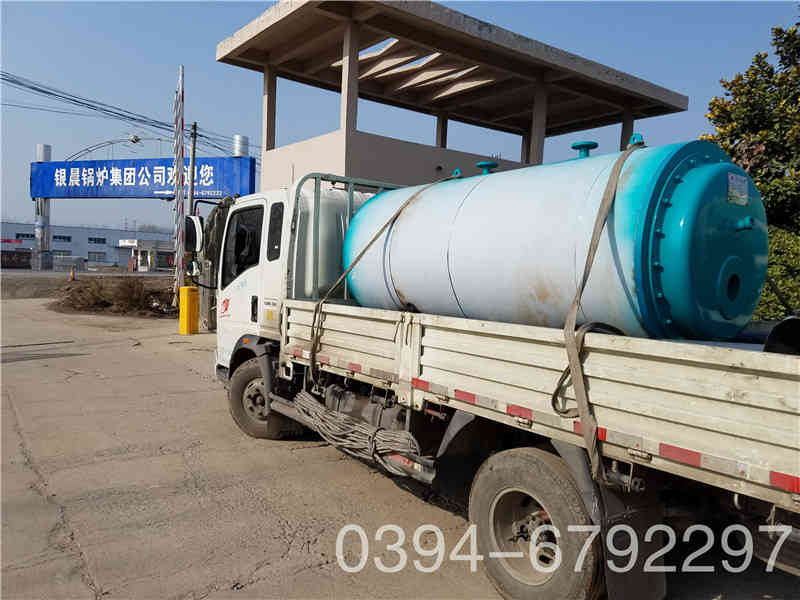

20噸燃油鍋爐

冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。

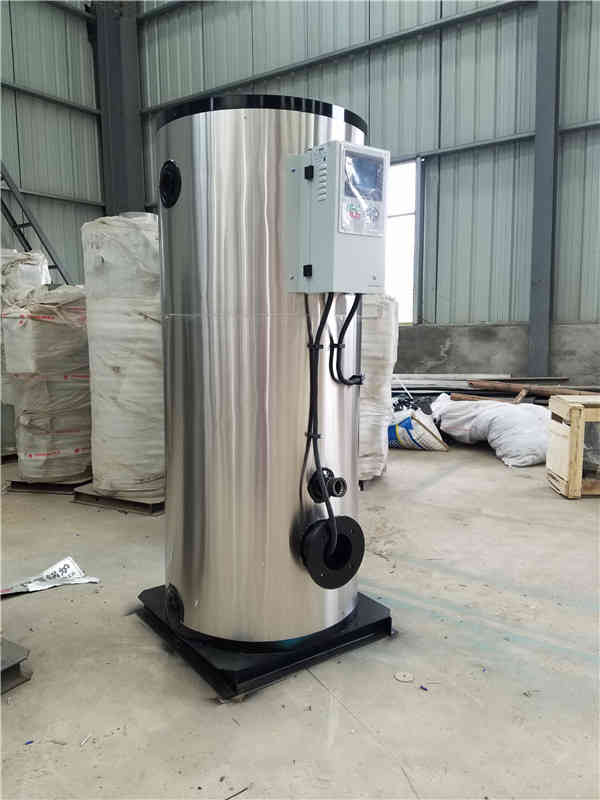

無論噸位多大，鍋爐的工作原理基本相同。
鍋爐的作用是將燃料的化學能轉變?yōu)闊崮?，并利用熱能加熱鍋?nèi)的水使之成為具有足夠數量和一定質量（汽溫、汽壓）的過熱蒸汽，供汽輪機使用?，F(xiàn)在火力發電廠的鍋爐容量大、參數高、技術復雜、機械化和自動化水平高，所以燃料主要是煤，并且煤在燃燒之前先制成煤粉，然后送入鍋爐在爐膛中燃燒放熱。概括地說，鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。
整個鍋爐由鍋爐本體和輔助設備兩部分組成。
省煤器。位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。



鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
